Opis produktu

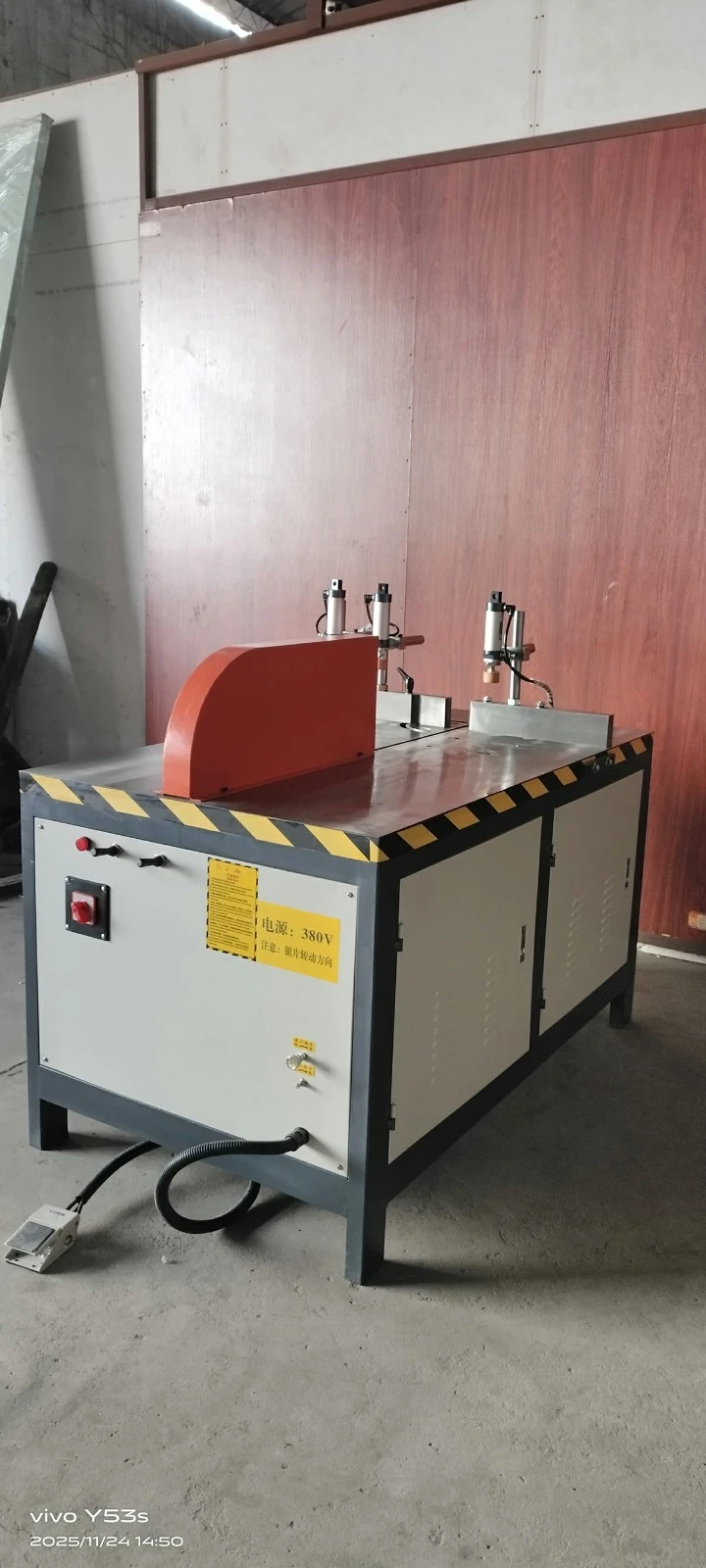

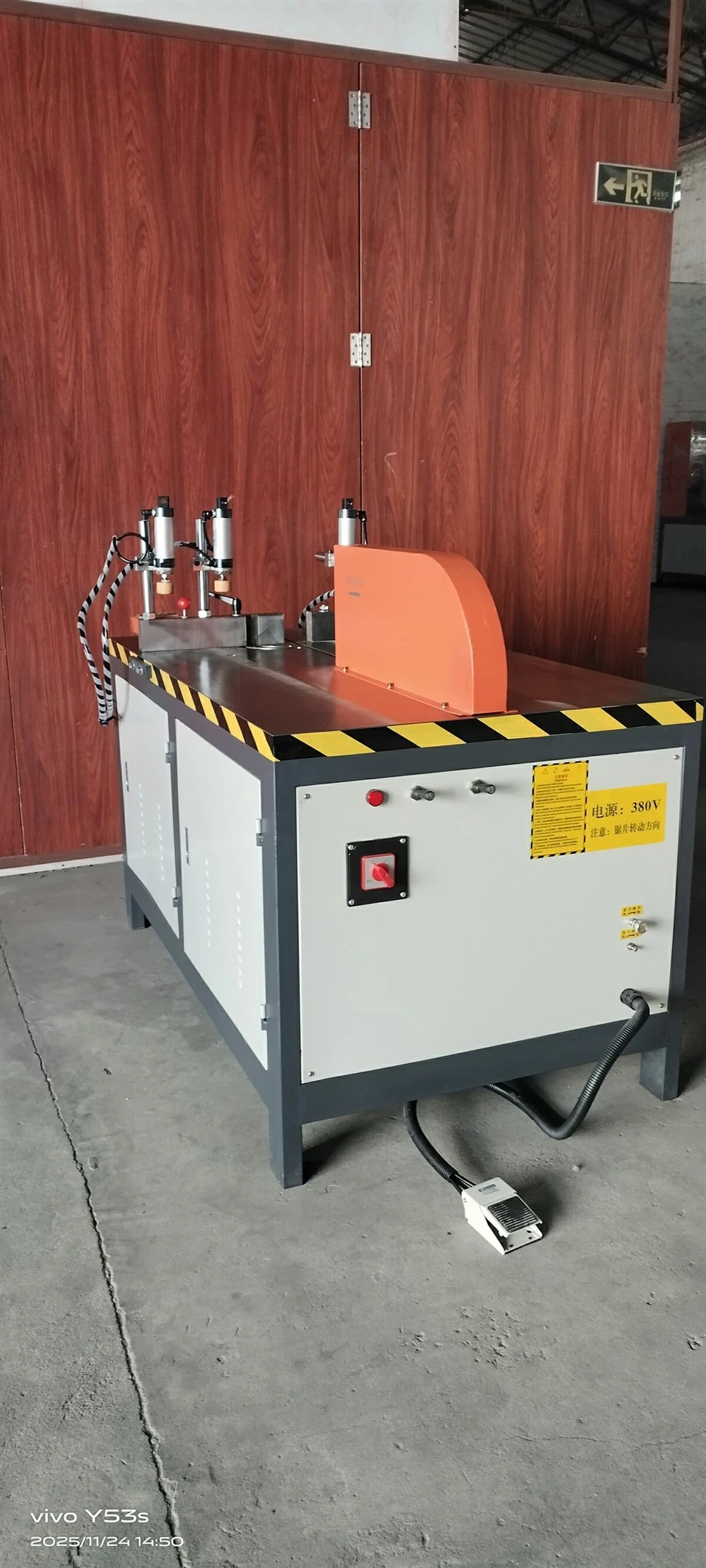

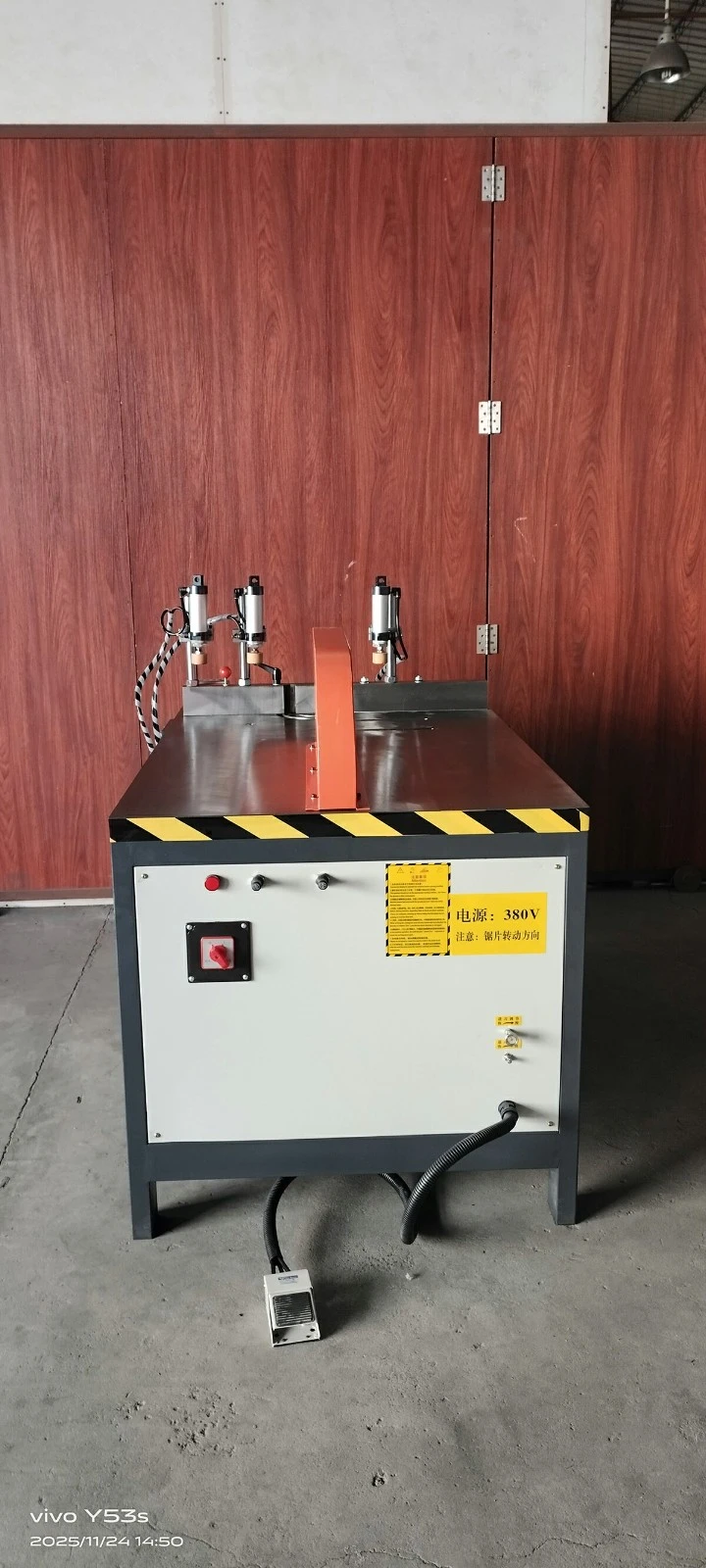

Pozioma cyfrowa piła liniowa do szyn została zaprojektowana z myślą o-wysokiej precyzji i powtarzalności cięcia profili aluminiowych stosowanych w oknach, drzwiach, ścianach osłonowych i konstrukcjach przemysłowych. Łącząc precyzyjny system prowadnic liniowych z cyfrowym sterowaniem pozycjonowaniem, maszyna ta zapewnia stabilne podawanie,-dokładność cięcia w wąskiej tolerancji i wysoką-wydajność w przypadku średniej-i dużej-produkcji przemysłowej.
|
Napięcie wejściowe |
380 V/50 Hz |
|
Moc silnika |
3,0 kW |
|
Robocze ciśnienie powietrza |
0,5–0,8 MPa |
|
Prędkość silnika |
3500 obr./min |
|
Wydajność cięcia (wys. × szer.) |
210×430mm |
|
Specyfikacja brzeszczotu |
600×30mm |
|
Wymiary maszyny |
1480×870×1200mm |
|
Masa maszyny |
450 kg |
Podstawowe cechy techniczne i dane procesowe
Wysoko-precyzyjne podawanie liniowe:Napędzane precyzyjnymi liniowymi szynami prowadzącymi o współczynniku tarcia tak niskim jak 0,004, co zapobiega odchyleniom materiału i zapewnia błąd prostoliniowości mniejszy niż 0,05 mm na metr podawania.
Optymalna geometria cięcia:Połączenie-szybkiego wrzeciona o prędkości 3200 obr./min. i najwyższej jakości przemysłowych brzeszczotów z węglików spiekanych zapewnia liniową prędkość cięcia, która eliminuje deformacje krawędzi i minimalizuje chropowatość powierzchni (Ra mniejsza lub równa 3,2 μm).
Dwuosiowa stabilizacja pneumatyczna:Wyposażone w niezależne poziome i pionowe cylindry pneumatyczne pracujące pod ciśnieniem 0.6 - 0.8 MPa. Ten zsynchronizowany system mocowania zapobiega obracaniu się profilu i eliminuje przesunięcie wymiarowe pod wpływem dużej siły skrawania.
Kontrola rezonansu strukturalnego:Wytrzymałe-stalowe podwozie poddawane jest po{{1}spawaniu obróbce odprężającej termicznej. Masa ramy pochłania 95% mikro-wibracji generowanych przez silnik, utrzymując wyrównanie narzędzia podczas ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu.
Dostosowywanie przemysłowe i usługi OEM
Jako producent oryginalnego sprzętu wspieramy szerokie modyfikacje konfiguracji w celu dopasowania do konkretnych architektur linii produkcyjnych:
Adaptacja napięcia
Niestandardowe konfiguracje elektryczne, w tym 220 V, 415 V lub 480 V przy 50 Hz/60 Hz, aby dopasować je do lokalnej sieci energetycznej.
Modyfikacje mechaniczne
Większe długości łoża tnącego (do 6 metrów lub długości niestandardowe) i powiększona obudowa ostrza do grubszych profili przemysłowych.
Dostosowanie systemu sterowania
Opcje językowe interfejsu HUI/PLC (angielski, hiszpański, niemiecki, francuski, rosyjski) i integracja sterowników PLC wielu-marek (Siemens, Delta, Mitsubishi).
Prywatne etykietowanie
Niestandardowe kolory farb, rozmieszczenie logo i markowe opakowania dla dystrybutorów sprzętu przemysłowego i dostawców rozwiązań „pod klucz”.
Kontrola jakości i fabryczne testy odbiorcze
Każda maszyna przed wysyłką przechodzi ustandaryzowany 48-godzinny protokół testowy, aby zagwarantować gotowość do wdrożenia w witrynie:
Walidacja komponentów
Mechaniczna kontrola osiowania za pomocą interferometrów laserowych w celu sprawdzenia prostoliniowości szyny prowadzącej.
Test elektryczny i bezpieczeństwa
Pełna kontrola izolacji i bezpieczeństwa obwodów, monitorowanie temperatury szafy sterowniczej i weryfikacja reakcji na zatrzymanie awaryjne.
Dynamiczny przebieg próbny
Ciągła 4-godzinna praca na sucho, po której następuje próbne wycinanie przemysłowych profili aluminiowych w celu sprawdzenia, czy tolerancje pozycjonowania mieszczą się w granicach ± 0,1 mm.
Siła fabryki i usługi
4 linie i 1,000+ jednostek wyjściowych:Wyposażony w 4 zautomatyzowane linie produkcyjne dostarczające ponad 1000 maszyn rocznie, aby niezawodnie realizować duże-zamówienia B2B.
10+ Lata doświadczenia w badaniach i rozwoju:Ponad dekada specjalizacji w-wysokiej jakości maszynach do obróbki stopów aluminium i ścian osłonowych, wsparta zaawansowanym komputerowo zintegrowanym systemem produkcyjnym (CIMS) zapewniającym opłacalną-produkcję.
Precyzyjne układy fabryczne:Bezpłatne, niestandardowe projekty-podłog warsztatowych i konfiguracje sprzętu dostosowane dokładnie do specyfikacji Twojego profilu, aby zmaksymalizować powierzchnię podłogi i zapobiec marnowaniu maszyn.
Roczna gwarancja i logistyka:Pełna 12-miesięczna gwarancja fabryczna (z wyłączeniem części zużywalnych) z szybką wysyłką części, pełną dokumentacją techniczną i elastycznymi globalnymi warunkami wysyłki (FOB, CIF, DDP).
Wsparcie wyższego szczebla łańcucha dostaw:Bezpłatne dopasowywanie branż do zweryfikowanych-dostawców surowców i akcesoriów, aby pomóc w bezproblemowym skonfigurowaniu lub skalowaniu fabryki produkującej okna i drzwi.
Pakowanie, logistyka i dostawa
Opakowania eksportowe
Maszyna jest pokryta-olejem antykorozyjnym, owinięta-odporną na wilgoć-folią próżniową o dużej gęstości i zabezpieczona we wzmocnionej, poddanej fumigacji drewnianej skrzyni zgodnej ze standardem ISPM 15.
Warunki wysyłki i handlu
Obsługujemy główne międzynarodowe warunki handlowe, w tym FOB, CIF, CFR, DDP i EXW.
Ładowanie i bezpieczeństwo
Wszystkie jednostki są bezpiecznie zakotwiczone w kontenerach za pomocą-wytrzymałych stalowych taśm i drewnianych blokad, aby zapobiec przesuwaniu się podczas transportu morskiego.
Dokumentacja
Przesyłki obejmują oryginalne faktury handlowe, listy przewozowe, świadectwa pochodzenia, instrukcje obsługi w języku angielskim, schematy elektryczne i schematy montażu mechanicznego.
Często zadawane pytania
P: Jaka jest oczekiwana żywotność standardowego brzeszczotu z węglików spiekanych przy ciągłej produkcji?
Odp.: Podczas normalnej pracy, podczas obróbki standardowych architektonicznych profili aluminiowych z odpowiednią prędkością podawania,-wysokiej jakości brzeszczot z węglików spiekanych zwykle wykonuje od 15 000 do 20 000 cięć, zanim będzie wymagał ostrzenia. Zintegrowanie opcjonalnego układu smarowania mgłą może wydłużyć tę żywotność nawet o 30%.
P: Czy cyfrowy system pozycjonowania może przechowywać wiele wymiarów cięcia w celu szybkiego przejścia?
Odp.: Standardowy wyświetlacz cyfrowy pokazuje-ręczne korekty pozycji w czasie rzeczywistym. Aby zapisać złożone listy cięcia, zalecamy aktualizację do naszego systemu pozycjonowania serwo z ekranem dotykowym PLC, który może przechowywać do 100 różnych programów cięcia i sekwencji wymiarowych.
P: Jakie ciśnienie i objętość powietrza są wymagane dla pneumatycznego systemu mocowania?
Odp.: Układ pneumatyczny wymaga stabilnego ciśnienia wejściowego od 0,6 do 0,8 MPa (6 do 8 barów). Fabryczna konfiguracja sprężarki powietrza powinna zapewniać minimalną prędkość przepływu powietrza wynoszącą 0,2 m³/min, aby zapewnić ciągłą i niezawodną siłę docisku.
P: W jaki sposób obsługiwane są części zamienne i zużywające się w przypadku przesyłek międzynarodowych?
Odp.: Wraz z początkową dostawą maszyny zapewniamy kompleksowy zestaw części zużywalnych (w tym uszczelki, przełączniki zbliżeniowe i podstawowe komponenty pneumatyczne). Do długoterminowej-konserwacji standardowe komponenty wykorzystują międzynarodowe marki dostępne na całym świecie. Zastrzeżone części są wysyłane za pośrednictwem DHL/FedEx》w ciągu 48 godzin od potwierdzenia.
P: Jakie są wymagania dotyczące instalacji i przygotowania miejsca przed przybyciem maszyny?
Odp.: Podłoga w fabryce musi być równa i żelbetowa, która utrzyma ciężar maszyny bez osiadania. Należy przygotować zgodne z przepisami 3-fazowe gniazdko zasilania w pobliżu miejsca instalacji oraz podłączenie czystego, suchego sprężonego powietrza. Nie jest wymagane specjalistyczne kotwienie fundamentów.
P: Czy ta maszyna jest w stanie ciąć-cienkie rury aluminiowe bez ich kruszenia?
O: Tak. Pneumatyczne ciśnienie docisku można regulować za pomocą zlokalizowanych zaworów regulujących ciśnienie. Obniżając ciśnienie do optymalnego ustawienia (zwykle 0.3 - 0.4 MPa) i regulując prędkość podawania ostrza, profile cienkościenne można bezpiecznie trzymać bez deformacji mechanicznych.
